Senast ändrad torsdag 2023-09-28 18:00

Beredskapsövning Värmdö lördag 2023-09-30 9:00-16:00

    • Övergripande tidschema övningsdagen

      • 09:00-9:30 De mobila enheterna samlas på Kvarnbergsskolans parkering för sista kontroll samt utlämning av lunchpaket och mobiler för FROs repeatrar. Grupperna utgår därefter till sina baser, krissamlingsplatserna listade nedan.
      • 10:00-15:00 Övningen pågår skarpt
      • 11.00-12:00 Genomgång för nyckelpersoner i kommunhuset
      • 15:00-15:30 Avveckling
      • 15:30-16:00 Sammanfattande genomgång vid ledningsplatsen i Kvarnbergsskolan

    • Förberedelser

      • Den tidigare annonserade videokonferensen för genomgång av övningsplanen har ersatts av tre separata gruppvisa genomgångar/övningar.
      1. för Radiosambandsgruppen, inklusive de mobila enheterna och ledningsgruppen. Sammankallande Tomas SM0JLZ
      2. IP-gruppen (Dragos/SA0DCG, Micke/SM0EPX och Björn/SA0BXI. Sammankallande Björn/SA0BXI
      3. Sambandet mellan Radiosambandsledningen och IP-gruppen via ärendehanteringssystemet TMS (Håkan/SM0GCD. Tomas/SM0JLZ, Dragos/SA0DCG och Micke/SM0EPX). Sammankallande Micke/SM0EPX

    • Villkor

      Diskussioner pågår med kommunens kontaktperson om eventuella ersättningar och försäkringar under övningen. Vi betraktar detta som en formativ övning, ett första steg, som får upp dessa frågor för diskussion. Inga beslut har ännu meddelats- och resultatet för just denna övning kan just nu inte förutses.
      • Milersättning kan eventuellt komma ifråga. En förutsättning är att körjournal förs
      • Någon slags olycksfallsförsäkring kommer att gälla under övningen, exakt vad som gäller utreds.
      • Kommunen står för matpaket som utlämnas vid samlingen vid Kvarnbergsskolan 09:00 på övningsdagen.

      Vakanser

      • De mobila enheterna: Radioamatörer och/eller FRO-medlemmar intresserade av att medverka ombedes kontakta någon i planeringsgruppen. De mobila sambandsgrupperna är bemannade med två personer var men kan utökas från två till tre medlemmar per grupp om intresse finns. se punkt 5. Mobil enhet tänkes bestå av bil med magnetantenn på taket. Gärna, men inte nödvändigtvis, också med APRS-sändare som medger spårning av enheten.
      • Dokumentation: Vi har en person som kommer att dokumentera övningen genom fotografering som med fördel skulle kunna kompletteras med en flyhänt skribent som kan göra små reportage om hur övningen fortskrider på olika platser.

    1. Scenario

      • All el, mobilnät och Rakel har gått ner vid en kraftig storm som drabbat Värmdö. Däremot finns det en Rakelförbindelse vid räddningstjänsten som fungerar mot länsstyrelsen. Ledningsplatserna i Kvarnbergsskolan och i Värmdö kommunhus antas också ha tillgång till reservkraft. Länken dem emellan på Kvarnbergsskolans tak kräver el via batteri. Scenariet är inspirerat av MSBs rapport om Alfrida-stormen januari 2019.

    2. Syften

      • Demonstrera vår förmåga att tillhandahålla Kommunikationstjänster i krissituationer
      • Öva samarbete mellan Värmdö kommun, FRO, radiooamatörrörelsen och AMPRNet.

    3. Mål

      • Demonstrera vår förmåga att tillhandahålla samband via radiotelefoni och ett urval IP-tjänster via AMPRNet samt att öva ledning av funktionen att effektivt överföra talmeddelanden och information.
      • Tillhandahålla radioförbindelser och AMPRNet åt Värmdö kommun.

    4. Uppgifter

      • Att upprätthålla radiosamband mellan fyra krissamlingsplatser/radiopunkter och Räddningstjänsten som antas baserad i Kommunhuset, Skogsbovägen 9-11, Gustavsberg. Övningsmeddelandena är fiktiva och diskuteras närmare under punkt 9 nedan.
      • Att demonstrera ett urval IP-tjänster som bedöms värdefulla i krissituationer, såsom ip-telefoni/videokonferens, lokal webacces till hamstrad information, tjattbaserad ärendehantering (TMS), epost via radio (winmail), aprs-tracking.

    5. Krissamlingsplatser/Radiopunkter

      6. Dessa platser är att betrakta som baser för de mobila sambandsgrupperna under övningen. Grupperna kan dock när så är möjligt avvika för sambandsprov på andra omkringliggande platser.
      1. Gustavsberg: Gustavsberg-Ingarö församlingar, Värmdögatan 1, 134 31 Gustavsberg
        • Anropssignal: SK0MM Gustavsberg
        • Vår bemanning av mobil enhet
          • Johan/SM0GBG som också är enhetens APRS-operatör
          • Janne/SM0ERD
      2. Djurö: Djuröhemmet, Sollenkrokavägen 34, 139 73 Djurhamn
        • Anropssignal: SK0MM Djurö
        • Vår bemanning av mobil enhet (bil med magnetantenn på taket)
          • Annelie Ek
          • Mikael Hausmann (SM0TXH)
      3. Värmdö: Värmdö Församling, Haghultavägen 25, 139 34 Värmdö
        • Anropssignal: SK0MM Hemmesta
        • Vår bemanning av mobil enhet
          • Kjell/SM0ITQ
          • Dag/SM0KDG
      4. Ingarö: Mötesplats Brunnen, Brunns Centrum, 134 60 Ingarö
        • Anropssignal: SK0MM Brunn
        • Vår bemanning av mobil enhet (bil med magnetantenn på taket)
          • Jonas/SA0AML
          • Kjell de Meijere
      5. Spridda radioamatörer i området har anmält intresse för att medverka med sambandsprov, för närvarande Gunnar/SM0OTX från Björnholmen och Kjell/SM0CHO från Trångsund

    6. Ledningsplats i kommunhuset

      • Anropssignal: SK0MM Kommun
      • Vår bemanning:
        • Radiosamband: Micke/SM0EPX
        • TMS-operatör: Micke/SM0EPX
        • VoIP/Videokonferensoperatör med uppgift att hjälpa intresserade att installera voip-app och koppla upp sig mot amprnet: Björn/SA0BXI

    7. Ledningsplats Kvarnbergsskolan:

      • Kvarnbergsskolan, Bergsgatan 29, 134 41 Gustavsberg, konferensrum i västra gaveln med fri sikt mot AMPRNet-noden i Nacka.
      • Etablering påbörjas 09:00
      • Anropssignal: SK0MM Skolan
      • Vår bemanning:
        • Radiosamband: Tomas/SM0JLZ (SSSA), Håkan/SM0GCD (FRO)
        • TMS-operatör Dragos/SA0DCG
        • Etablering och övervakning av AMPRNet: Björn/SA0BXI
        • APRS-tracking/messaging: Vakant
        • Statusinformation via Web (Vår egen status, informationsuppdrag från kommunen) vakant
        • Dokumention med bilder från olika delar av övningen: Vera Berg
        • Backoffice repeater: SK0MM/R: Thomas/SM0YOS
        • Backoffice voip: Stefan/SM0RGM
        • Reservkraftansvarig(a): Kanske inte behövs. Reservkraft antas finnas på ledningsplatserna utom för AMPRNetlänken på skolans tak som kraftsätts med Powerbank-batteri dimensionerat för att räcka under hela övningen.

    8. Vår planeringsgrupp

      • Tomas Peterson SM0JLZ/SSSA, Sammankallande och kontaktperson mot kommunen och SSSA
      • Håkan Söderholm SM0GCD, Kontaktperson mot FRO
      • Martin Quensel SA0MAR, ansvarig för framtagning av övningsplanen
      • Björn Pehrson SA0BXI, ansvarig för amprnet, konnektivitet och tjänster

    9. Övningsplan

      • Tidschema

        • 09:00-9:30 De mobila enheterna samlas på Kvarnbersskolans parkering för sista kontroll och utlmning av mobiler för FROs repeatrar.
        • 10:00-15:00 Övningen pågår
        • 11.00-12:00 Genomgång för nyckelpersoner i kommunhuset
        • 15:00-15:30 Avveckling
        • 15:30-16:00 Sammanfattande genomgång vid ledningsplatsen i Kvarnbergsskolan

      • Övningsinnehåll

        • Sambandsövning Stockholms skärgårds sändareamatörer - FRO - AMPRNet
        • Sambandstrafik:
            All sambandstrafik är fiktiv. Det åligger den som sänder rapporten att skapa innehållet. Viktigt är att det är Solklart, att det är övningstrafik, och från vem rapporten kommer och till vem.
          • Varje hel och halvtimme Skickas Statusrapporter. från ledningscentralen. Dessa rapporter innehåller:
            1. När ström förväntas vara tillbaka i delar av kommunen.
            2. När vatten förväntas vara tillbaka i delar av kommunen.
            3. Viktiga händelser.
            4. Annan information till kommuninvånarna.
          • Samtliga radiopunkter: behöver skicka rapporter varje timme. Med följande status:
            1. Skadeläge. Finns vatten, Finns ström,
            2. Behov av mat, filtar, bränsle.
            3. viktiga händelser.
          • Utöver detta kan det förekomma trafik i näten:
            1. Behov av meddelande till vissa personer.
            2. Alarmmeddelanden.
          • Exempel på Rapport från Ledningscentralen. Information som skall ut från Värdökommun.

              Till: signaler, Från signal
              Meddelande:
              Övningsmeddelande! Övningsmeddelande! Information angående Stormen “Alfrida”. För närvarande har vi strömavbrott på följande platser: Ingarö, Nacka, etc et
              Förväntad tid då strömmen är tillbaka, uppskattas till kl 1800
              För närvarande är även telefoni och vatten påverkat i stora delar av kommunen.
              Behov från Gustafsberg, Djurö, värmdö meddelas via de radiosamband som finns på plats.
              Hållpunkter:
              kl 14:00 äger ett informationsmöte rum med kommunens personal i
              kl 15:00 körs dricksvattenVatten ut till
              Övningsmeddelande Slut.
              från signal till signal, klart slut.
          • Exempel på meddelande från radiopunkter:
              Till signal från signal
              Meddelande:
              Övningsmeddelande, Övningsmeddelande. Förbindelsen provas.
              För närvarande råder följande:
              Elavbrott i stora delar av området.
              Många har sökt sig till platsen för information. Övningsmeddelande slut
              från signal till signal, klart slut

    10. Radiotelefonitjänster

      • FRO-repeater? (Håkan)
      • SSSA-repeatern SK0MM-R (145.775), reservrepeater (SK0VR 434.975), direktförbindelse på amatörfrekvenser (Tomas)
      • Handhållna radior
      • Trafikprocedurer

    11. Datakommunikationstjänster - AMPRNet

      • Tjänster (manageras från ledningscentralen)

        • IP-telefoni via mobiltelefon/wifi, Konton delas ut och testas i förväg av Stefan SM0RGM. Gruppnummer för telefonkonferens finns.
        • Videokonferens (jitsi) antas välbekant
        • Statusinformation via webserver
        • Access till hamstrad information
        • TMS - Ärendehanteringssystem som samarbetsverktyg för insatsgrupper
        • Backup-klocka
        • Backup-DNS
        • ...

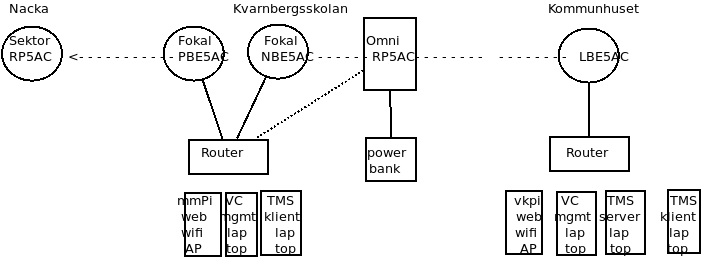

      • Infrastruktur (delvis batteridriven)

        • Kvarnbergsskolan

          • Riktad länk mot Nacka i ett av ledningsplatsens fönster i västra vingen (testad)
          • Rundstrålande antenn kvarnbergsskolans tak på högtalarstativ, batteridriven (testad) och ansluten till router vid ledningsplatsen via 100m TP-kabel.
          • Router och noddator (mmpi) som fungerar som WIFI-accesspunkt och Webserver i ledningscentalen.
          • En laptop för TMS-operatören (klient)
          • Mobiltelefoner med wifi-access till NATat LAN i ledningscentralen.

        • Kommunhuset

          • Riktad kortdistanslänk på kommunhusets tak på högtalarstativ riktad mot den rundstrålande antennen på Kvarnbergsskolans (testad)
          • Router och noddator (vkpi) som fungerar som WIFI-accesspunkt och Webserver.
          • En laptop för TMS-servern
          • En laptop för TMS-operatören (klient)
          • Mobiltelefoner med wifi-access till NATat LAN i ledningscentralen.

    12. Observatörer

      • Från Värmdö kommun: Säkerhetssamordnare Johan Berglind och inbjudna nyckelpersoner

    13. Väderprognos

    14. Riskanalys

      1. Bemanning
      2. Teknik
      3. Väder

    15. Informationsmaterial till olika målgrupper

      1. Medarbetare: Denna webbplats
      2. Kommunen: Denna webbplats, AMPRNet-Broschyr
      3. Pressrelease: Skärgårdstidningen, Mitt I, Skärgårdsradion, Radio Stockholm
